NA蒸汽旋转接头
-
产品特点：
双杆外支撑旋转接头，冷凝水的冲击力全部由双杆承
受，密封环不承受冷凝水冲击，使用寿命更长久；
双球面密封环，自定心，摩擦扭矩小；
固定式内管自带锁紧装置，增加强度，避免内管弯曲变
形或断裂；
终身不需要保养，添加润滑油，维修方便；技术参数：
最高转速：300 r/min
工作温度：-30～+220℃
最大压力：1.1Mpa
适用介质：蒸汽
应避免同时在几个最大极限条件下工作，详细技术参数参考通径、转速表或与艾可密封技术部咨询，以确保安全工作；重要提示：
1.安装需使用双杆支撑壳体，并使壳体与设备同心；
2.进出管道必须使用金属软管相连接；
3.安装后的旋转接头壳体必须可以自由前后移动，严
禁将旋转接头固定牢；
4.双向固定内管螺纹均为右旋，即使外管"K"为法兰或
左旋螺纹联接；
5.使用其它介质时,需咨询艾可密封技术部；注意事项：如若显示无内容，请刷新重试！

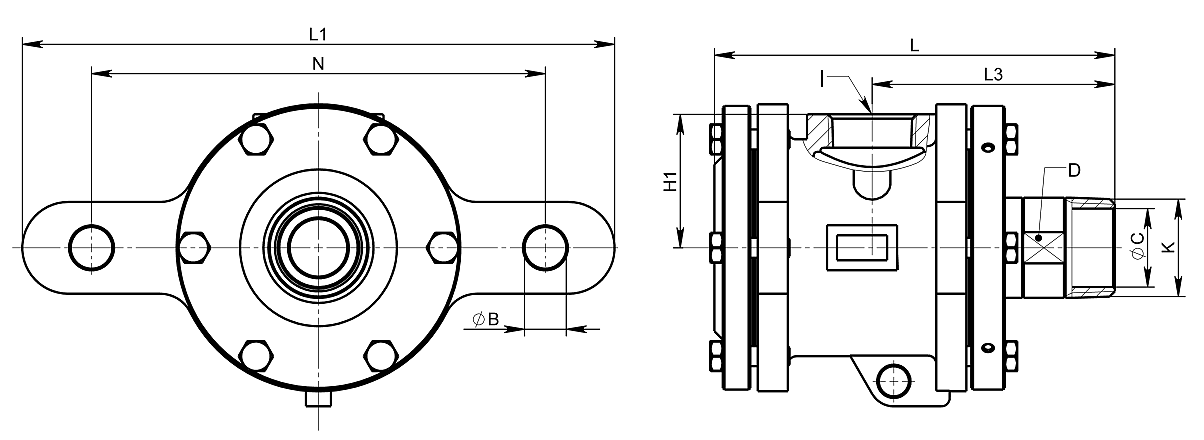

NAM-单向式旋转接头
DN 订货号

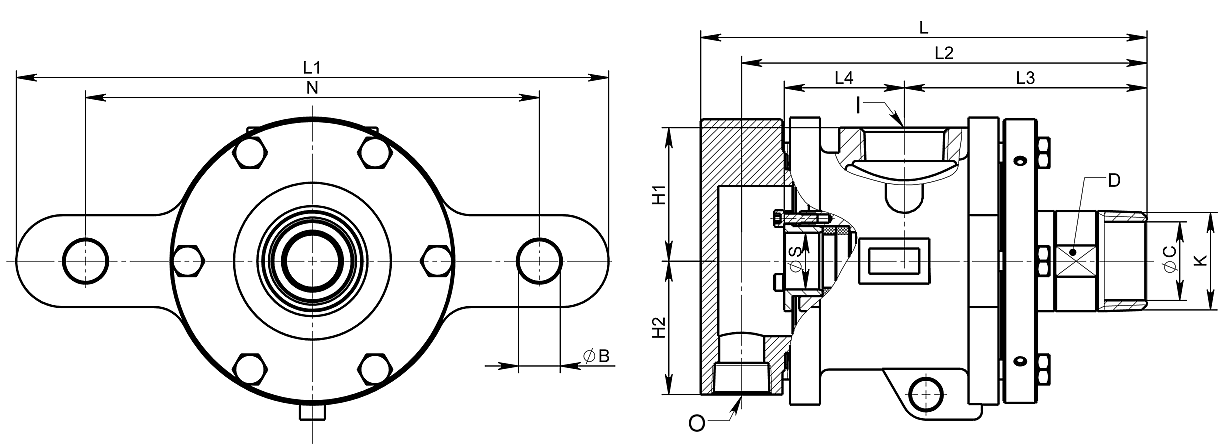

Order-No.K I C L L1 L3 B N H1 32A NAMTS032A.01 R1-1/4"-RH Rc1-1/4" 32 177 270 94 13 140～220 60 NAMQS032A.00 φ45 40A NAMTS040A.01 R1-1/2"-RH Rc1-1/2" 37 220 315 135 25 190～260 75 NAMQS040A.00 φ50 50A NAMTS050A.01 R2"-RH Rc2" 47 240 355 145 25 200～300 80 NAMQS050A.00 φ60 65A NAMTS065A.01 R2-1/2"-RH Rc2-1/2" 58 266 395 155 25 220～340 92 NAMQS065A.00 φ75 80A NA(F)MTS080A.01 R3"-RH DN80PN16 73 305 420 192 33 250～350 152 NA(F)MQS080A.00 φ90 90A NAMQS090A.00 φ100 DN80PN16 85 577 550 477 33 280～460 165 NA(F)MQS090A.00 φ100 DN80PN16 336 206 165 100A NA(F)MQS100A.00 φ115 DN100PN16 92 668 420 558 33 300～355 170 125A NAMQS125A.00 φ150 DN125PN16 122 790 595 665 54 400～480 246 150A NAMQS150A.00 φ175 DN150PN16 145 845 589 703 67 440～470 284 NAD-双向固定式内管旋转接头
DN 订货号
Order-No.K I O S C L L1 L2 L3 L4 B N H1 H2 32A NADTS032A-015A.01 R1-1/4"-RH Rc1" Rc1/2" Rc1/2" 32 199 270 199 94 84 13 140～220 60 60 NADQS032A-015A.00 φ45 40A NADTS040A-020A.01 R1-1/2"-RH Rc1-1/4" Rc3/4" Rc3/4" 37 243 315 224 135 77 25 190～260 75 75 NADQS040A-020A.00 φ50 50A NADTS050A-025A.01 R2"-RH Rc1-1/2" Rc1" Rc1" 47 267 355 243 145 84 25 200～300 80 80 NADQS050A-025A.00 φ60 65A NADTS065A-025A.01 R2-1/2"-RH Rc2" Rc1" Rc1" 58 324 395 293 155 115 25 220～340 92 35 NADQS065A-025A.00 φ75 NA(F)DTS065A-025A.01 R2-1/2"-RH DN50PN16 NA(F)DQS065A-025A.00 φ75 80A NADTS080A-040A.01 R3"-RH Rc2-1/2" Rc1-1/4" Rc1-1/4" 73 391 420 343 192 123 33 250～350 152 50 NADQS080A-040A.00 φ90 NA(F)DTS080A-040A.01 R3"-RH DN65PN16 NA(F)DQS080A-040A.00 φ90 90A NA(F)DQS090A-050A.00 φ100 DN80PN16 Rc2" Rc2" 85 376 550 376 206 124 33 280～460 165 / 100A NA(F)DQS100A-050A.00 φ115 DN100PN16 Rc2" Rc2" 92 445 420 445 257 139 33 300～355 200 / 125A NADQS125A-050A.00 Φ150 DN125PN16 Rc2-1/2" Rc2" 122 519 595 519 298 160 54 400～480 222 / 150A NADQS150A-065A.00 Φ175 DN150PN16 Rc2-1/2" Rc2" 145 534 589 534 279 185 67 440～470 280 / NAR-双向旋转式内管旋转接头
DN 订货号
Order-No.K I O S C L L1 L2 L3 L4 B N H1 H2 40A NARTS040A-020A.01 R1-1/2"-RH Rc1-1/4" Rc3/4" 27 37 243 315 224 135 65 25 190～260 75 75 NARQS040A-020A.00 φ50 50A NARTQ050A-025A.01 R2"-RH Rc1-1/2" Rc1" 32 47 267 355 243 145 72 25 200～300 80 80 NARQS050A-025A.00 φ60 65A NARTS065A-032A.01 R2-1/2"-RH Rc2" Rc1-1/4" 43 58 334 395 300 155 94 25 220～340 92 68 NARQS065A-032A.00 φ75 80A NARTS080A-040A.01 R3"-RH Rc2-1/2" Rc1-1/2" 49 73 391 420 351 192 91 33 250～350 152 70 NARQS080A-040A.00 φ90 NA(F)RTS080A-040A.01 R3"-RH DN65PN16 NA(F)RQS080A-040A.00 φ90 90A NA(F)RQS090A-050A.00 φ100 DN80PN16 DN50PN16 61 85 495 550 412 206 106 33 280～460 165 160 100A NA(F)RQS100A-050A.00 φ115 DN100PN16 DN50PN16 49 92 563 420 481 257 120 33 300～355 200 160 125A NARQS125A-050A.00 φ150 DN125PN16 Rc2-1/2" 49 122 525 595 525 298 150 54 400～480 222 / 150A NARQS150A-065A.00 φ175 DN150PN16 Rc2-1/2" 77 145 548 589 548 279 149 67 440～470 280 / 快换法兰尺寸表
订货说明
-
