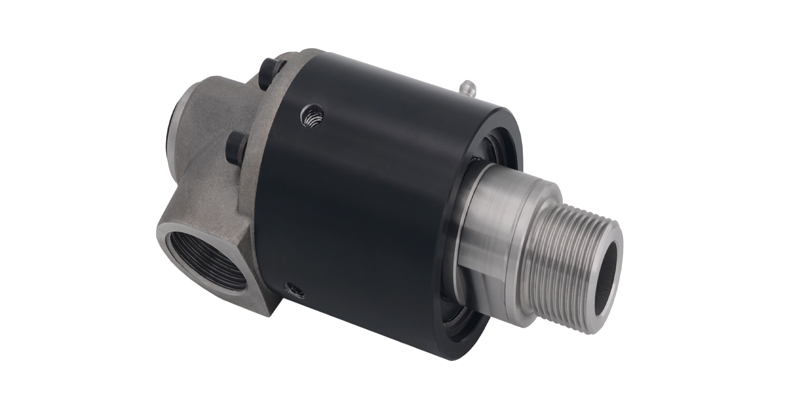

BJ型旋转接头(单双向一体式)
-
产品特点：
单双向一体式结构，通用性高，库存成本低；
分体式结构及可拆卸密封包，便于现场快速维修；
两个精密进口深沟球轴承支撑，转动平稳；
平衡式机械密封设计结构，降低压力变化负荷对密封
面的影响，延长使用寿命；
标准产品使用碳化硅与耐磨石墨的摩擦密封副，寿命
长久,可根据工作环境需要更改为碳化硅/碳化硅或硬
质合金/硬质合金多种摩擦副结构；
304不锈钢尾盖、转轴可长期应用在复杂工况；
技术参数：
最高转速：3000 r/min
工作温度：-30～+120℃
最大压力：1.1Mpa
适用介质：水
应避免同时在几个最大极限条件下工作，详细技术参数参考通径、转速表或与艾可密封技术部咨询，以确保安全工作；
重要提示：
1.安装后必须确保一个泄漏孔竖直向下；
2.禁止竖直安装使用，密封面的泄漏会造成轴承锈蚀；
3.严禁输送易燃、易爆、有毒或强腐蚀介质；
4.双向固定内管螺纹均为右旋，即使外管"K"为法兰
或左旋螺纹联接；5.使用其它介质时,需咨询艾可密封技术部；
注意事项：如若显示无内容，请刷新重试！
BHM-单双向一体式旋转接头
DN 订货号
Order-No.K I O L L3 L5 H1 B C D 10A BJMTW010A.01-S/C R3/8"-RH Rc3/8" Rc3/8" 133 108 29 30 59 8 21 BJMTW010A.03-S/C G3/8"-RH 133 108 29 21 BJMQW010A.00-S/C 20 143 118 39 \ 15A BJMTW015A.01-S/C R1/2"-RH Rc1/2" Rc3/8" 133 108 29 30 59 12 21 BJMTW015A.03-S/C G1/2"-RH 135 110 31 24 BJMQW015A.00-S/C 25 143 118 39 \ 20A BJMTW020A.01-S/C R3/4"-RH Rc3/4" Rc1/2" 144 115 32 35 64 17 24 BJMTW020A.03-S/C G3/4"-RH 148 119 36 32 BJMQW020A.00-S/C 30 159 130 47 \ 25A BJMTW025A.01-S/C R1"-RH Rc1" Rc3/4" 154 126 33 40 74 20 30 BJMTW025A.03-S/C G1"-RH 169 141 48 36 BJMQW025A.00-S/C 35 169 141 48 \ 32A BJMTW032A.01-S/C R1-1/4"-RH Rc1-1/4" Rc1" 185 145 42 50 93 30 38 BJMTW032A.03-S/C G1-1/4"-RH 191 151 48 41 BJMQW032A.00-S/C 45 200 160 57 \ 40A BJMTW040A.01-S/C R1-1/2"-RH Rc1-1/2" Rc1-1/4" 192 152 40 52 98 35 44 BJMTW040A.03-S/C G1-1/2"-RH 220 180 68 50 BJMQW040A.00-S/C 50 210 167 55 \ 50A BJMTW050A.01-S/C R2"-RH Rc2" Rc1-1/2" 243 191 60 65 124 45 55 BJMTW050A.03-S/C G2"-RH 243 191 60 60 BJMQW050A.00-S/C 60 246 194 63 \ 快换法兰尺寸表
订货说明
-
