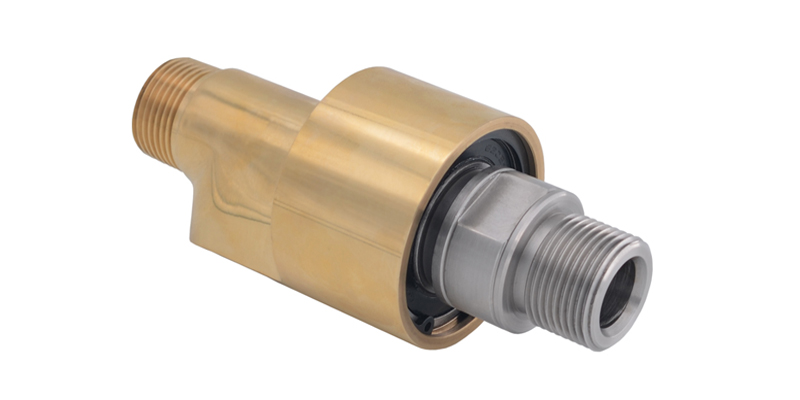

BA型旋转接头
-
产品特点：
两个宽大深沟球轴承支撑，转动平稳；
非平衡式机械密封设计结构；
不锈钢转轴，黄铜壳体耐腐蚀；
不锈钢淬火平面与碳石墨密封；
壳体设有观察孔，可观察泄漏情况及磨擦情况；
技术参数：
最高转速：1000 r/min
工作温度：-30～+120℃
最大压力：1.1Mpa
适用介质：水
应避免同时在几个最大极限条件下工作，详细技术参数参考通径、转速表或与艾可密封技术部咨询，以确保安全工作；
重要提示：
1.安装后必须确保一个泄漏孔竖直向下；
2.禁止竖直安装使用，密封面的泄漏会造成轴承锈蚀；
3.严禁输送易燃、易爆、有毒或强腐蚀介质；
4.双向固定内管螺纹均为右旋，即使外管"K"为法兰
或左旋螺纹联接；注意事项：如若显示无内容，请刷新重试！
BAM单向式旋转接头
DN 订货号
Order-No.K I L L3 L5 H1 B C D 8A BAMTW008A.01 R1/4"-RH Rc1/4 76 66 22 17.5 39 5 11 10A BAMTW010A.01 R3/8"-RH Rc3/8" 105 90 30 25 55 8 21 BAMQW010A.00 20 115 100 40 \ 15A BAMTW015A.01 R1/2"-RH Rc1/2" 105 90 30 25 55 12 21 BAMQW015A.00 25 115 100 40 \ 20A BAMTW020A.01 R3/4"-RH Rc3/4" 115 95 32 28.5 62 17 24 BAMQW020A.00 30 130 110 47 \ 25A BAMTW025A.01 R1"-RH Rc1" 125 103 33 33.5 72 20 30 BAMQW025A.00 35 140 118 48 \ 32A BAMTW032A.01 R1-1/4"-RH Rc1-1/4" 156 128 42 41 90 30 38 BAMQW032A.00 45 171 143 57 \ 40A BAMTW040A.01 R1-1/2"-RH Rc1-1/2" 160 130 40 43.5 95 35 44 BAMQW040A.00 50 175 145 55 \ 50A BAMTW050A.01 R2"-RH Rc2" 220 180 60 56 122 45 55 BAMQW050A.00 60 223 183 63 \ 65A BAMTW065A.01 R2-1/2"-RH Rc2-1/2" 253 208 70 72 156 60 75 BAMQW065A.00 75 258 213 75 \ BAD双向固定式内管旋转接头
DN 订货号
Order-No.K I O S L L2 L3 L4 L5 L6 H1 H2 B C D 15A BADTW015A-006A.01 R1/2"-RH Rc1/2" Rc1/2" G1/8"-RH 150.5 136 90 35 30 15 25 27 55 12 21 BADQW015A-006A.00 25 160.5 146 100 40 \ 20A BADTW020A-008A.01 R3/4"-RH Rc3/4" Rc1/2" G1/4"-RH 159.5 145 95 37 32 15 28.5 30 62 17 24 BADQW020A-008A.00 30 174.5 160 110 47 \ 25A BADTW025A-010A.01 R1"-RH Rc3/4" Rc3/4" G3/8"-RH 179.5 163 103 45 33 18 33.5 35 72 20 30 BADQW025A-010A.00 35 194.5 178 118 48 \ 32A BADTW032A-015A.01 R1-1/4"-RH Rc1-1/4" Rc1" G1/2"-RH 222 202 128 53 42 22 41 42 90 30 38 BADQW032A-015A.00 45 237 217 143 57 \ 40A BADTW040A-020A.01 R1-1/2"-RH Rc1-1/2" Rc1" G3/4"-RH 226.5 207 130 55 40 25 44 45 95 35 44 BADQW040A-020A.00 50 241.5 222 145 55 \ 50A BADTW050A-025A.01 R2"-RH Rc1-1/2" Rc1-1/4" G1"-RH 298 274 180 70 60 25 57 54 122 45 55 BADQW050A-025A.00 60 299 277 183 63 \ 65A BADTW065A-032A.01 R2-1/2"-RH Rc1-1/2" Rc1-1/2" G1-1/4"-RH 346 317 208 82 70 30 73 62 156 60 75 BADQW065A-032A.00 75 349 322 213 75 \ BAR双向旋转式内管旋转接头
DN 订货号
Order-No.K I O S(h9/E8) L L2 L3 L4 L5 L6 H1 H2 B C D 15A BARTW015A-006A.01 R1/2"-RH Rc1/2" Rc1/2" φ10 150.5 136 90 35 30 25 25 27 55 12 21 BARQW015A-006A.00 25 160.5 146 100 40 \ 20A BARTW020A-008A.01 R3/4"-RH Rc3/4" Rc1/2" φ12 159.5 145 95 37 32 24 28.5 30 62 17 24 BARQW020A-008A.00 30 174.5 160 110 47 \ 25A BARTW025A-010A.01 R1"-RH Rc3/4" Rc3/4" φ16 179.5 163 103 45 33 30 33.5 35 72 20 30 BARQW025A-010A.00 35 194.5 178 118 48 \ 32A BARTW032A-015A.01 R1-1/4"-RH Rc1-1/4" Rc1" φ20 222 202 128 53 42 33 41 42 90 30 38 BARQW032A-015A.00 45 237 217 143 57 \ 40A BARTW040A-020A.01 R1-1/2"-RH Rc1-1/2" Rc1" φ25 226.5 207 130 55 40 33 43.5 45 95 35 44 BARQW040A-020A.00 50 241.5 222 145 55 \ 50A BARTW050A-025A.01 R2"-RH Rc1-1/2" Rc1-1/4" φ32 298 274 180 70 60 40 56 54 122 45 55 BARQW050A-025A.00 60 299 277 183 63 \ 65A BARTW065A-032A.01 R2-1/2"-RH Rc1-1/2" Rc1-1/2" φ40 346 317 208 82 70 50 73 62 156 60 75 BARQW065A-032A.00 75 349 322 213 75 \ 快换法兰尺寸表
