JF膨胀式机械夹头
-
JF膨胀式机械夹头壳体表面设有三个宽大滑动板，内部锥面镶块结构，锥面镶块轴向移动推动滑动板膨胀，膨胀的滑动板固定料卷卷芯内孔并实现自动定心。
该膨胀式机械夹头能够减少对卷芯的损伤，卷芯可多次使用，节约生产成本。
产品特点：
无轴式设计结构，提高收、放卷速度；
宽大的滑动板撑紧卷芯内孔，接触面积大，旋转平稳，
不易产生打滑及损坏卷芯内孔；
滑动板表面设有凹凸纹线，增加锁紧力；
锥面顶紧，没有空行程，平稳的起停张紧力；
内置弹簧，松开自动复位；整体锻造合金钢主轴，承载范围宽；
注意事项：如若显示无内容，请刷新重试！

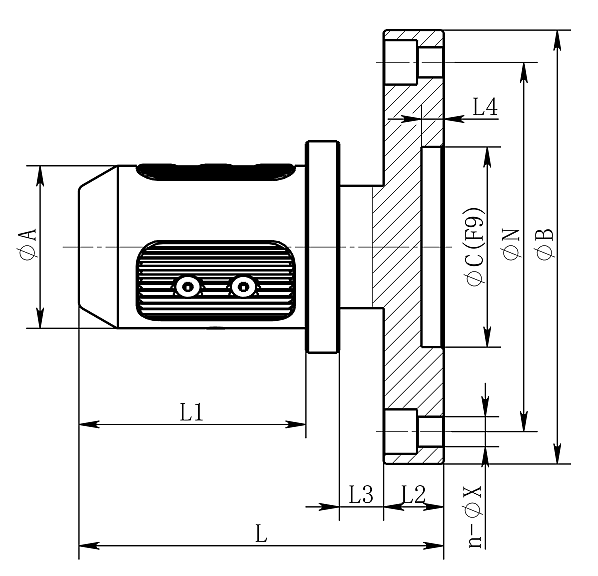

卷芯
尺寸
CORE SIZE订货号
Order-No.A
(Min)A
(Max)B C n-X N L L1 L2 L3 L4 最大负载力
max.load最大扭矩
max.torque3" JF080A 74.5 84.5 195 90 6-13.5 166 164 102 27 20 10 18000N 1150N 4" JF100A 99 109 195 90 6-13.5 166 164 102 27 20 10 25000N 2500N 5" JF120A 117 130 195 90 6-13.5 166 220 167 28 25 10 31000N 2900N 6" JF150A 148 160 250 110 6-13.5 220 200 130 30 25 10 45000N 5000N 12" JF300A 298 313 400 150 6-18 360 221 132 40 29 15 110000N 16000N JF080A+150A
-
