BC型旋转接头
-
产品特点：
两个精密进口深沟球轴承支撑，转动平稳；
平衡式机械密封设计结构，降低压力变化负荷对密封
面的影响，延长使用寿命；
标准产品使用碳化硅与耐磨石墨的摩擦密封副，寿命
长久,可根据工作环境需要更改为碳化硅/碳化硅或硬
质合金/硬质合金多种摩擦副结构；
标准产品使用铝合金壳体、不锈钢转轴，并可以根据
需要改为SUS316L不锈钢，使用于食品、医疗行业；
可拆卸密封包结构，便于现场维修；
技术参数：
最高转速：3000 r/min
工作温度：-30～+120℃
最大压力：1.1Mpa
适用介质：压缩空气、水
应避免同时在几个最大极限条件下工作，详细技术参数参考通径、转速表或与艾可密封技术部咨询，以确保安全工作；
重要提示：
1.安装后必须确保一个泄漏孔竖直向下；
2.禁止竖直安装使用，密封面的泄漏会造成轴承锈蚀；
3.严禁输送易燃、易爆、有毒或强腐蚀介质；
4.双向固定内管螺纹均为右旋，即使外管"K"为法兰
或左旋螺纹联接；5.使用其它介质时,需咨询艾可密封技术部；
注意事项：如若显示无内容，请刷新重试！
BCM-单向式旋转接头
DN 订货号
Order-No.K I L L3 L5 H1 B C D 8A BCMTW008A.01-S/C R1/4"-RH Rc1/4" 78 68 22 18 39 5 14 10A BCMTW010A.01-S/C R3/8"-RH Rc3/8" 123 109 29 26 57 8 21 BCMQW010A.00-S/C 20 133 119 39 \ 15A BCMTW015A.01-S/C R1/2"-RH Rc1/2" 123 108 29 26 57 12 21 BCMQW015A.00-S/C 25 133 118 39 \ 20A BCMTW020A.01-S/C R3/4"-RH Rc3/4" 134 116 32 28 64 17 24 BCMQW020A.00-S/C 30 149 131 47 \ 25A BCMTW025A.01-S/C R1"-RH Rc1" 146 123 33 33 74 20 30 BCMQW025A.00-S/C 35 161 138 48 \ 32A BCMTW032A.01-S/C R1-1/4"-RH Rc1-1/4" 173 145 42 42 93 30 38 BCMQW032A.00-S/C 45 188 160 57 \ 40A BCMTW040A.01-S/C R1-1/2"-RH Rc1-1/2" 182 152 40 44 98 35 44 BCMQW040A.00-S/C 50 197 167 55 \ 50A BCMTW050A.01-S/C R2"-RH Rc2" 233 195 60 57 124 45 55 BCMQW050A.00-S/C 60 236 198 63 \ 65A BCMTW065A.01-S/C R2-1/2"-RH Rc2-1/2" 334 290 70 69 145 60 75 BCMQW065A.00-S/C 75 339 295 75 \ 80A BCMTW080A.01-S/C R3"-RH Rc3" 362 311 82 78 158 75 85 BCMQW080A.00-S/C 90 362 311 82 \ 90A BCMQW090A.00-S/C 100 Rc3" 369 318 84 78 175 82 \ 100A BCMTW100A.01-S/C R4"-RH Rc4" 445 375 85 96 208 95 112 BCMQW100A.00-S/C 115 445 375 85 \ BCD-双向固定式内管旋转接头
DN 订货号
Order-No.K I O S L L2 L3 L4 L5 L6 H1 H2 B C D 15A BCDTW015A-006A.01-S/C R1/2"-RH Rc1/2" Rc1/2" G1/8"-RH 169 154 108 35 29 15 26 27 φ57 φ12 21 BCDQW015A-006A.00-S/C 25 179 164 118 39 \ 20A BCDTW020A-008A.01-S/C R3/4"-RH Rc1/2" Rc1/2" G1/4"-RH 182 167 116 38 32 15 28 30 φ64 φ17 24 BCDQW020A-008A.00-S/C 30 197 182 131 47 \ 25A BCDTW025A-010A.01-S/C R1"-RH Rc3/4" Rc3/4" G3/8"-RH 201 184 123 46 33 18 33 35 φ74 φ20 30 BCDQW025A-010A.00-S/C 35 216 199 138 48 \ 32A BCDTW032A-015A.01-S/C R1-1/4"-RH Rc1" Rc1" G1/2"-RH 239 219 145 53 42 22 42 42 φ93 φ30 38 BCDQW032A-015A.00-S/C 45 254 234 160 57 \ 40A BCDTW040A-020A.01-S/C R1-1/2"-RH Rc1" Rc1" G3/4"-RH 248 229 152 55 40 25 44 45 φ98 φ35 44 BCDQW040A-020A.00-S/C 50 263 244 167 55 \ 50A BCDTW050A-025A.01-S/C R2"-RH Rc1-1/4" Rc1-1/4" G1"-RH 312 288 195 69 60 25 57 54 φ124 φ45 55 BCDQW050A-025A.00-S/C 60 315 291 198 63 \ 65A BCDTW065A-032A.01-S/C R2-1/2" Rc1-1/2" Rc1-1/2" G1-1/4"-RH 366 337 225 80 70 30 75 62 145 60 75 BCDQW065A-032A.00-S/C 75 371 342 230 75 \ 80A BCDTW080A-040A.01-S/C R3" Rc2" Rc2" G1-1/2"-RH 400 366 242 90 82 32 90 72 158 75 85 BCDQW080A-040A.00-S/C 90 400 366 242 82 \ BCR-双向旋转式内管旋转接头

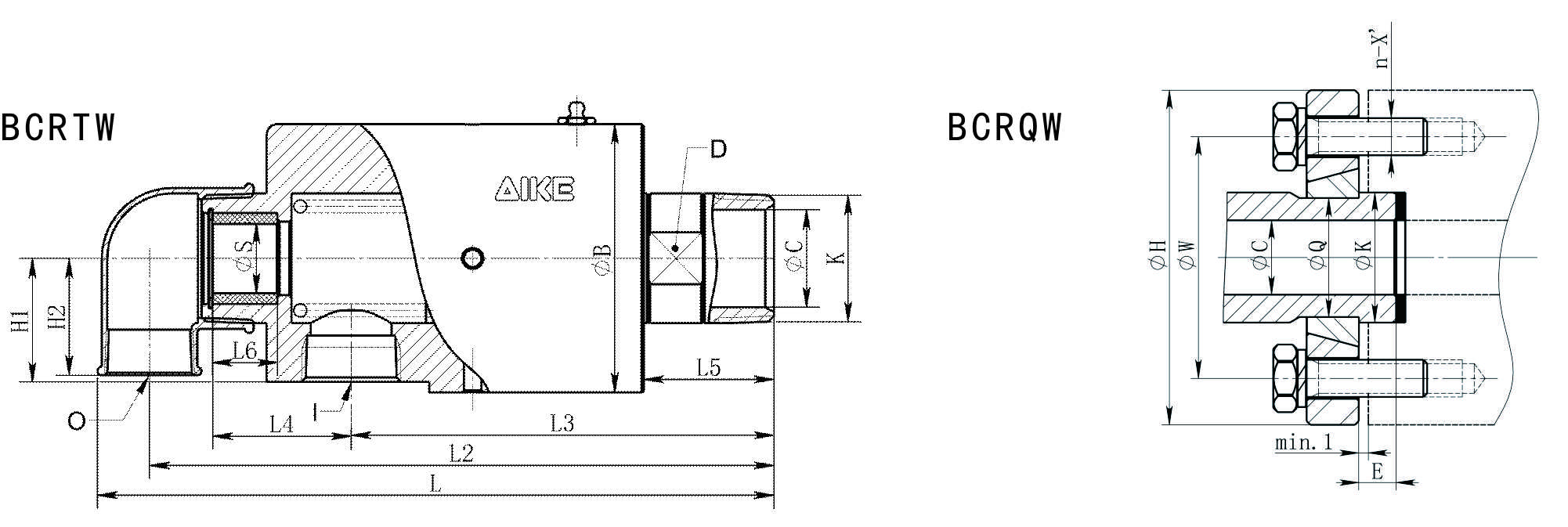

DN 订货号
Order-No.K I O S(h9/E8) L L2 L3 L4 L5 L6 H1 H2 B C D 15A BCRTW015A-006A.01-S/C R1/2"-RH Rc1/2" Rc1/2" 10 169 154 108 32 30 18 26 27 57 12 21 BCRQW015A-006A.00-S/C 25 179 164 118 40 \ 20A BCRTW020A-008A.01-S/C R3/4"-RH Rc1/2" Rc1/2" 12 182 167 116 34 32 20 28 30 64 17 24 BCRQW020A-008A.00-S/C 30 197 182 131 47 \ 25A BCRTW025A-010A.01-S/C R1"-RH Rc3/4" Rc3/4" 16 200 184 123 41 33 20 33 35 74 20 30 BCRQW025A-010A.00-S/C 35 216 199 138 48 \ 32A BCRTW032A-015A.01-S/C R1-1/4"-RH Rc1" Rc1" 20 239 219 145 48 42 25 42 42 93 30 38 BCRQW032A-015A.00-S/C 45 254 234 160 57 \ 40A BCRTW040A-020A.01-S/C R1-1/2"-RH Rc1" Rc1" 25 248 229 152 50 40 25 44 45 98 35 44 BCRQW040A-020A.00-S/C 50 263 244 167 55 \ 50A BCRTW050A-025A.01-S/C R2"-RH Rc1-1/4" Rc1-1/4" 32 312 288 195 64 60 30 57 54 124 45 55 BCRQW050A-025A.00-S/C 60 315 291 198 63 \ 65A BCRTW065A-032A.01-S/C R2-1/2"-RH Rc1-1/2" Rc1-1/2" 40 366 337 225 74 70 32 75 62 145 60 75 BCRQW065A-032A.00-S/C 75 371 342 230 75 \ 80A BCRTW080A-040A.01-S/C R3"-RH Rc2" Rc2" 46 400 366 242 84 82 40 90 72 158 75 85 BCRQW080A-040A.00-S/C 90 400 366 242 82 \ 快换法兰尺寸表
旋转接头订货说明
-
